我們假設稱重傳感器的靈敏度分別為S1、S2,橋臂電阻分別為R1、R2,供橋電壓分別為U1、U2，滿量程均為F。這兩個傳感器并聯工作的條件是S1R1=S2R2,顯然,并聯工作狀態對傳感器本身的參數要求是比較高。

同理當n個稱重傳感器并聯工作時可得：S1/R1=S2/R2=…=Sn/Rn。

兩個傳感器并聯工作時的特點如下：

1）假定對某一載荷W,我們以滿量程為F、靈敏度為S、供橋電壓為 U 的一個傳感器測量它,輸出為U1 則：U1=WSU/F。   如果兩個傳感器并聯工作,測量以上同一載荷W,在理想情況下 , 則可選用滿量程為（1/2）F的傳感器,假定它們的靈敏度也為S, 供橋電壓也為U,則總的輸出Un為：Un= U1

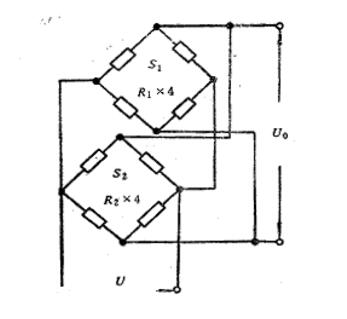

                                                                                                                                 圖1稱重傳感器并聯工作方式

2）假定這兩個傳感器的橋臂電阻均為 R, 并聯后的輸出阻抗為 Rn,則顯然有Rn=R/2。

同理可證明當 n 個傳感器全并聯工作時則有： Un= "U1" Rn =R /n

上式的 Un= "U1",Rn分別是n個傳感器并聯工作后的輸出信號和輸出阻抗.這兩個式子說明,不管幾個傳感器并聯工作都不會得到比一個等效的傳感器更大的輸出,但并聯后的輸出阻抗卻減小為一個傳感器的 1/n。

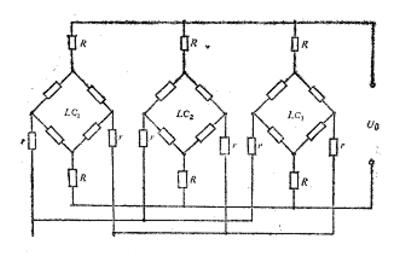

                                                                                                                                         圖 2- 接有隔離電阻的全并聯工作方式

在稱重顯示控制器具有較高的靈敏度或高的分辨率的條件下,采用并聯法較好，因?yàn)樗灰粋€(gè)供橋電源,系統簡單經濟。但它要求每個傳感器輸出阻抗的平均偏差要 小,傳感器系數的公差也不能太大。否則,當幾個傳感器受力不均勻時,輸出電壓的平均值將產生誤差。國外并聯工作時，大多數在每個傳惑器的兩輸出端與配接的 稱重顯示器之間,接入兩個隔離電阻。由于傳感器的內阻是輸出信號的函數，串入隔離電阻能降低電阻變化對輸出的影響。每個傳感器的兩隔離電阻總阻值要相等, 這兩個電阻本身也要相等，公差要小,這祥能減小因傳感器輸出阻抗不等或傳感器系數不一致對傳感器總輸出的影響。接法如圖2。

試驗表明 , 當并聯工作的傳感器受載不均勻時,傳感器平均誤差小于 0.05%。 圖3中 R 即為隔離電阻,通?？蛇x10kO左右,公差為0.01%。
