一、美國中克塞爾品牌 PGR MN稱重模塊產品介紹

產品品牌：美國中克塞爾 ZXSCELL

產品系列：PGR MN

產品類型：稱重模塊

產品量程：1T，2.2T，3.3T，4.7T，10T，15T，22T，33T，47T，68T，100T，150T

產品介紹：PGR MN稱重模塊適配中克塞爾的GDxN系列稱重傳感器，額定量程可達150噸，進行C3等級精確稱重。強大的結構件為設備提供全方位保護，具有彈性吸盤，限位裝置，可確保設備的穩定性。

產品特點：

（1）合金鋼材質，表層鍍鎳

（2）使用GDxN傳感器

（3）適用于料斗秤、倉儲秤和罐體秤等

（4）防護等級IP67

（5）具有彈性吸盤，限位裝置

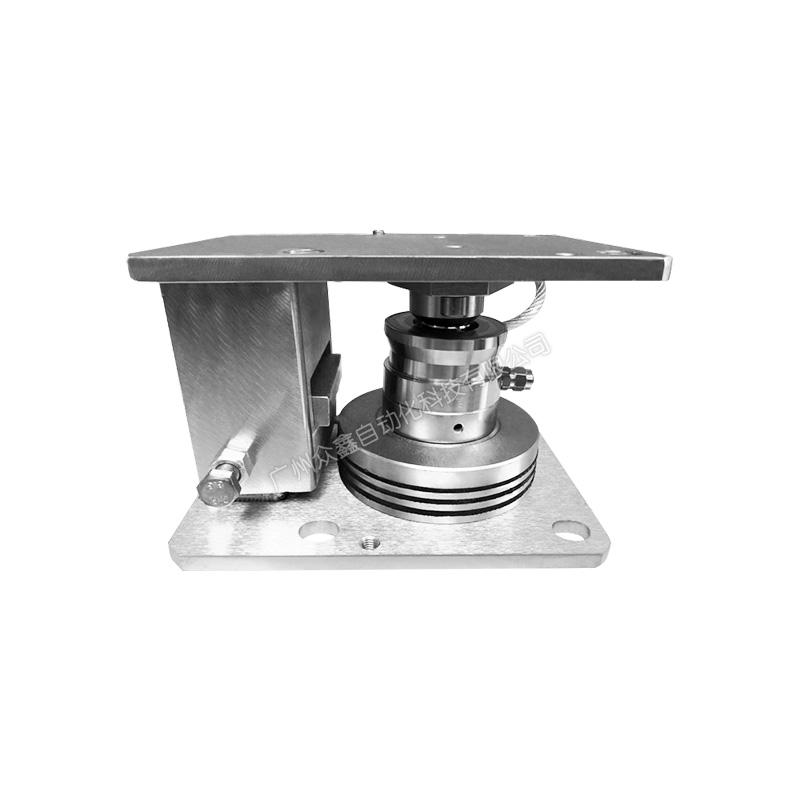

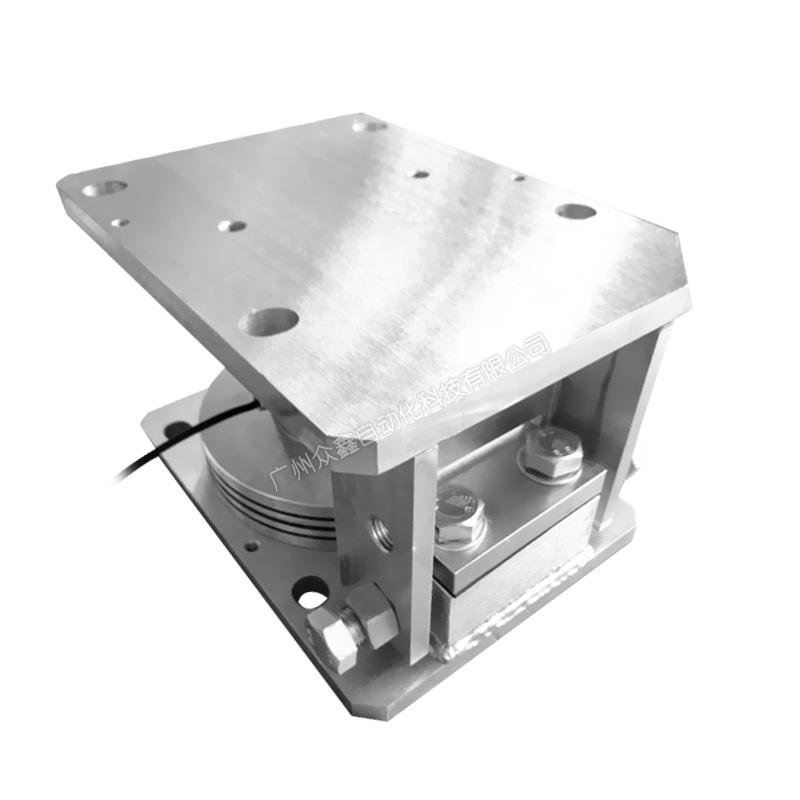

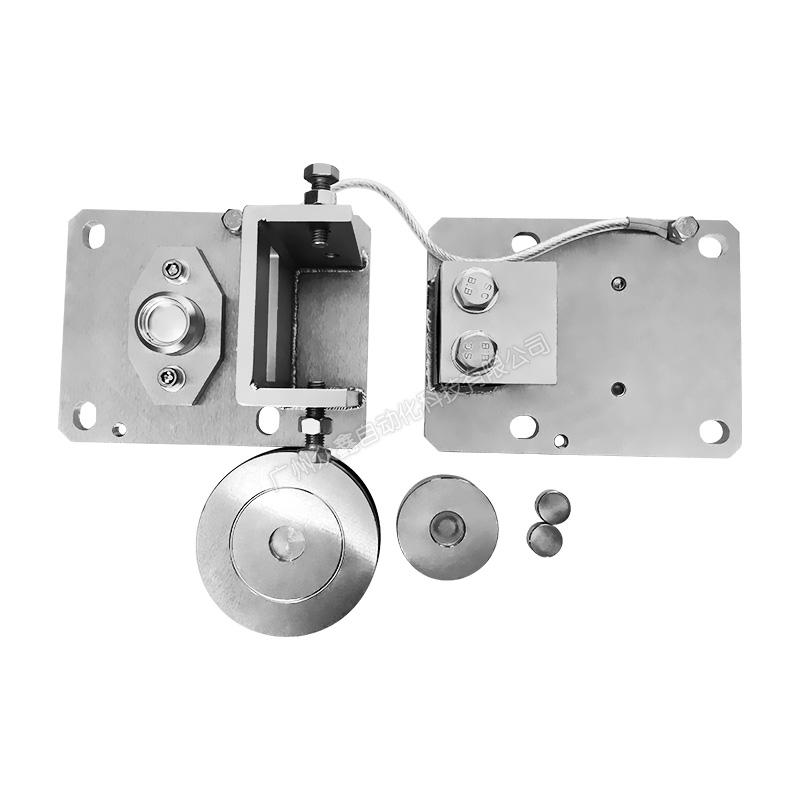

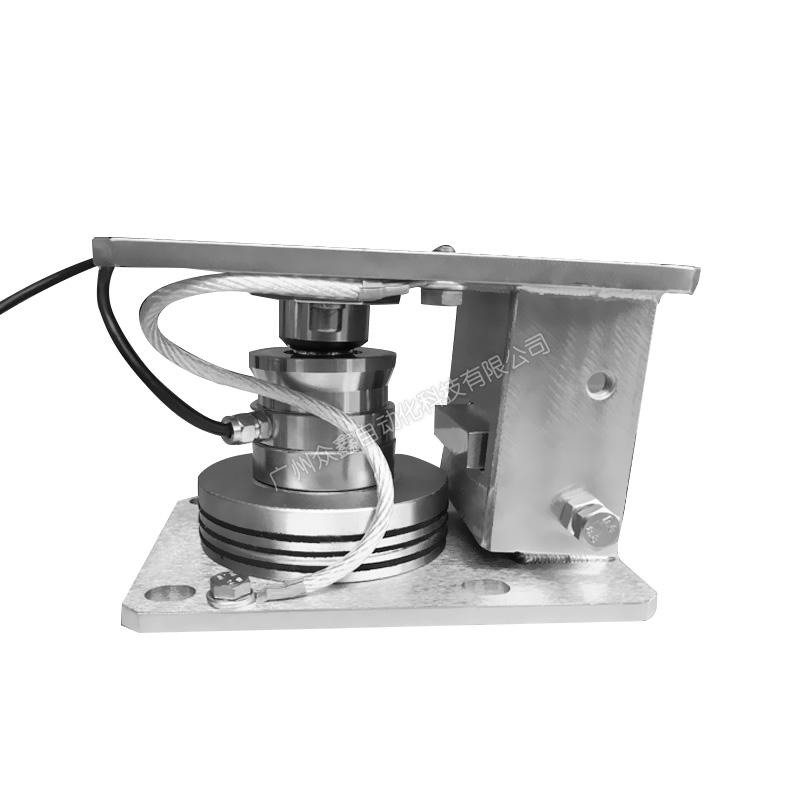

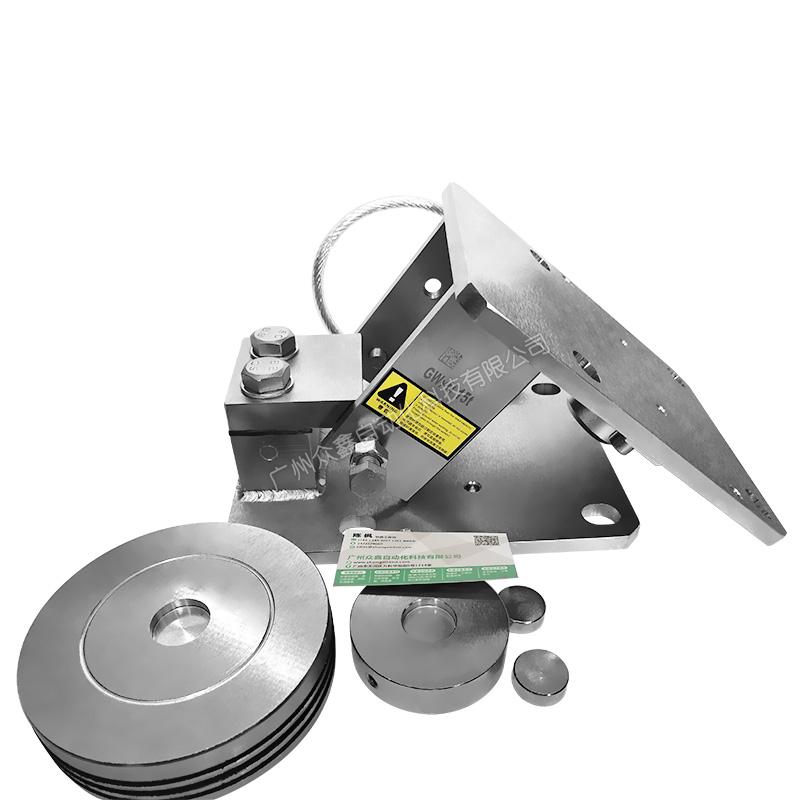

二、美國中克塞爾品牌 PGR MN稱重模塊圖片

三、PGR MN稱重模塊產品型號

PGR MN 1t

PGR MN 2.2t

PGR MN 3.3t

PGR MN 4.7t

PGR MN 10t

PGR MN 15t

PGR MN 22t

PGR MN 33t

PGR MN 47t

PGR MN 68t

PGR MN 100t

PGR MN 150t

四、稱重模塊現場安裝注意事項

安裝前請檢查基礎狀況各安裝點平面垂直于受力面，同一基面水平度應控制在1mm/m以內，基礎承載能力要求大于傳感器的量程

1）模塊安裝之前，請將傳感器、上板調到水平狀態；

2）模塊安裝完畢后請將限位調好；

3）擺支撐主要用于防止設備傾覆，不用于稱重計量，與承載板有一定的間隙，將擺支撐螺母鎖緊；

4）電纜色標(常規傳感器線標，主要以合格證線標為準)

注：設備調試過程中，若出現角差過大、儀表回零較差、砝碼加載后重量值偏小或無變化，請檢查模塊限位部分有無卡死或輕微摩擦影響；檢查設備外圍硬件連接有無外力影響，例如：管道的死連接對稱重的影響。
