一、美國中克塞爾品牌 SWB TS稱重模塊產品介紹

產品品牌：美國中克塞爾 ZXSCELL

產品系列：SWB TS

產品類型：稱重模塊，靜載稱重模塊

產品量程：100kg，150kg，200kg，250kg，300kg，500kg，1T，2T，2.5T，3T，5T

產品介紹：SWB TS靜載稱重模塊適配中克塞爾的SLBT系列懸臂梁式稱重傳感器，額定量程為100kg至5T，在稱重時能獲得更穩定準確的數據。SWB TS稱重模塊強大的結構件為設備提供全方位保護，防止罐體傾倒，且不與設備干涉，易于維護。

產品特點：

（1）合金鋼材質，表層鍍鎳

（2）使用SLBT傳感器

（3）支撐螺栓，防止設備傾覆

（4）球形連接件，保持垂直稱重狀態

（5）適用于電子平臺秤、攪拌站和配料秤等

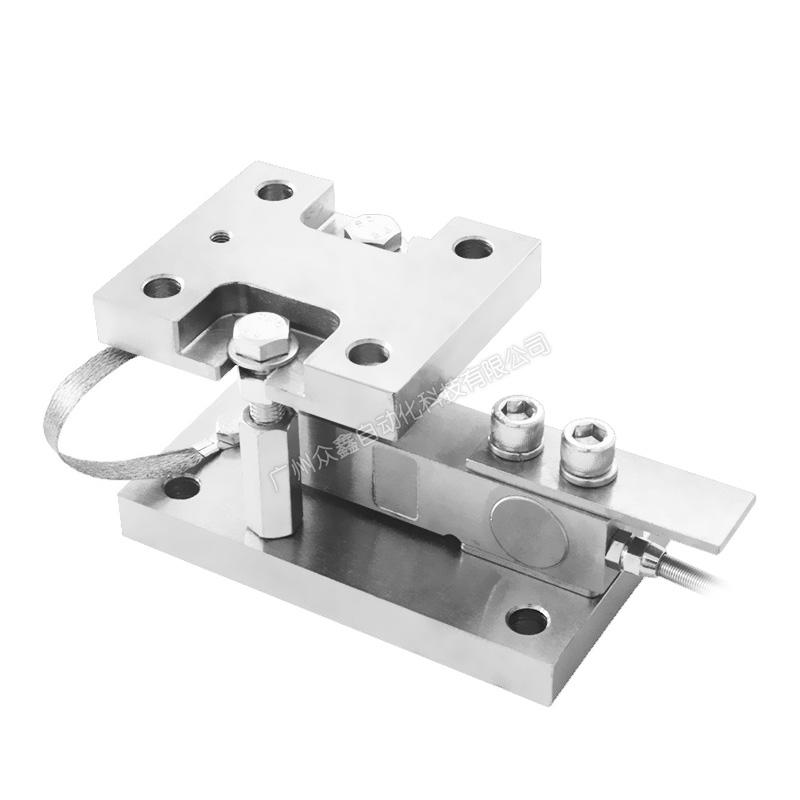

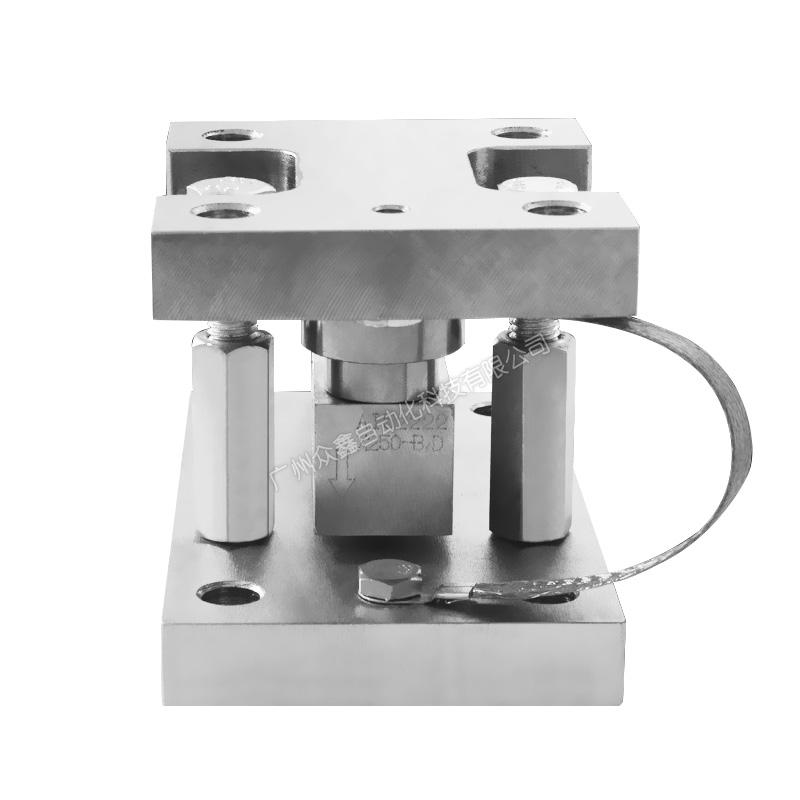

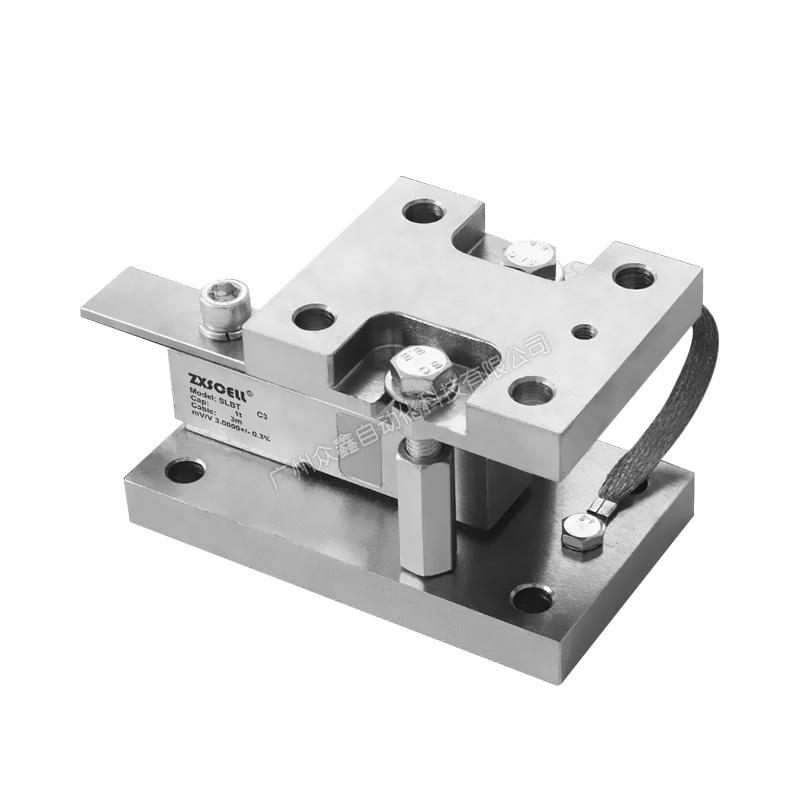

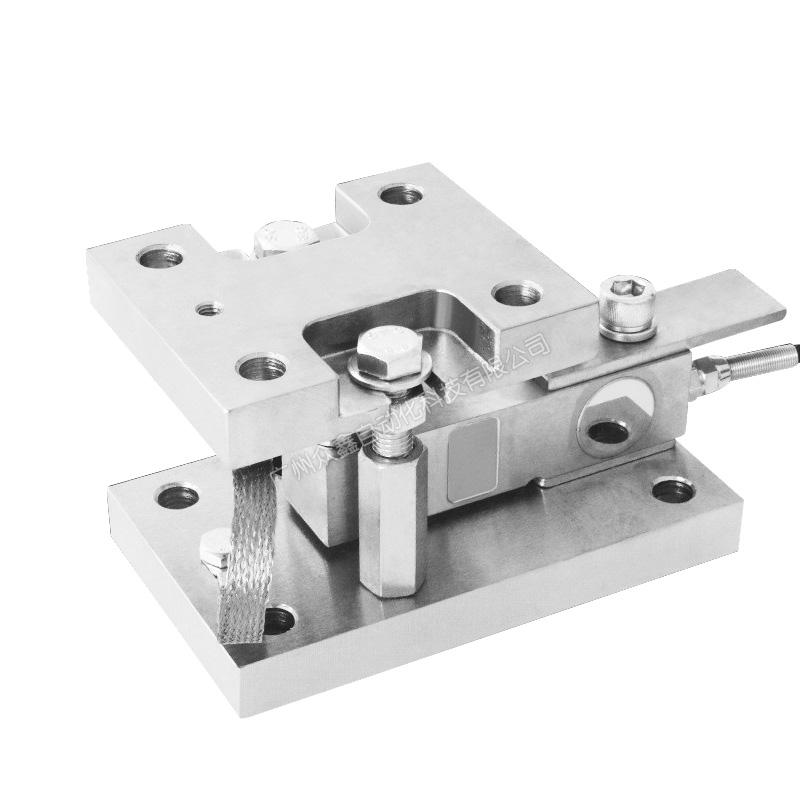

二、美國中克塞爾品牌 SWB TS稱重模塊圖片

三、SWB TS稱重模塊產品型號

SWB TS 100kg

SWB TS 150kg

SWB TS 200kg

SWB TS 250kg

SWB TS 300kg

SWB TS 500kg

SWB TS 1t

SWB TS 2t

SWB TS 2.5t

SWB TS 3t

SWB TS 5t

SWB TS 10t

四、稱重模塊現場安裝注意事項

安裝前請檢查基礎狀況各安裝點平面垂直于受力面，同一基面水平度應控制在1mm/m以內，基礎承載能力要求大于傳感器的量程

1）模塊安裝之前，請將傳感器、上板調到水平狀態；

2）模塊安裝完畢后請將限位調好；

3）擺支撐主要用于防止設備傾覆，不用于稱重計量，與承載板有一定的間隙，將擺支撐螺母鎖緊；

4）電纜色標(常規傳感器線標，主要以合格證線標為準)

注：設備調試過程中，若出現角差過大、儀表回零較差、砝碼加載后重量值偏小或無變化，請檢查模塊限位部分有無卡死或輕微摩擦影響；檢查設備外圍硬件連接有無外力影響，例如：管道的死連接對稱重的影響。
